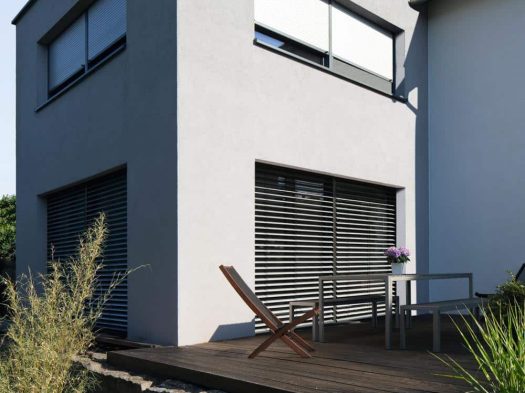

Raffstore

Präziser Sonnenschutz mit stufenloser Lichtsteuerung

Schatten und Tageslicht in Balance

Raffstore vereinen das Beste aus zwei Welten: Sie schützen zuverlässig vor Sonne, Wärme und Blendlicht – lassen sich aber durch das stufenlose Drehen der horizontalen Lamellen so einstellen, dass dennoch natürliches Tageslicht in den Raum fällt. Weder zu dunkel noch zu hell, genau nach Ihrem Bedarf.

Außenliegend – und damit hocheffektiv

Als außenliegender Sonnenschutz fangen Raffstore die Sonnenstrahlung ab, bevor sie das Glas erreicht. Das reduziert die Wärmeentwicklung im Raum deutlich wirkungsvoller als jeder innenliegende Sonnenschutz – und senkt damit spürbar den Energieverbrauch für Kühlung und Klimatisierung.

Für jeden Bau das passende System

Ob Neubau, Kernsanierung oder nachträgliche Nachrüstung – Raffstore gibt es in einer Vielzahl von Systemvarianten: als Vorbau, Aufsetz, Schacht- oder Fensterlösung, mit Schienen- oder Seilführung. So lässt sich für nahezu jede bauliche Situation die richtige Lösung finden – unauffällig in die Fassade integriert oder als bewusstes Gestaltungselement.

Ein harmonisches Fassadenbild

Raffstore lassen sich systemübergreifend mit Rollläden und Fenstermarkisen kombinieren – die aufeinander abgestimmten Kästen und Blenden erzeugen ein einheitliches Erscheinungsbild über die gesamte Fassade. Mit einer breiten Auswahl an Farben, Oberflächen und Lamellentypen – von klassisch bis abdunkelnd – passt sich das System perfekt an Architektur und Raumnutzung an.

Komfortabel steuerbar – manuell oder automatisch

Raffstore lassen sich per Gurt, Kurbel oder Motor bedienen – und auf Wunsch vollautomatisch in eine Gebäudesteuerung integrieren. Windwächter fahren das System bei Böen automatisch ein, Sonnensensoren stellen die Lamellenneigung selbstständig nach. So genießen Sie optimalen Komfort, ohne selbst eingreifen zu müssen – und Ihr Sonnenschutz ist immer genau dort, wo er gebraucht wird.

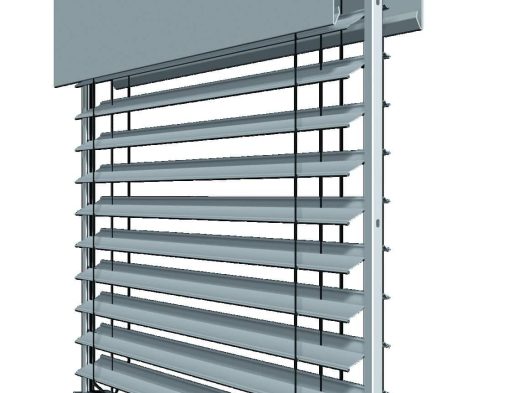

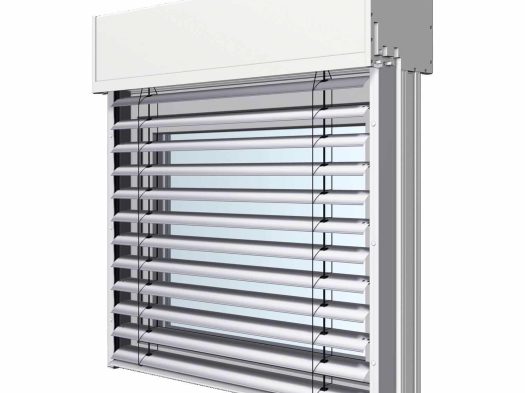

FREITRAGENDE RAFFSTORE

Freitragende Raffstoren sind vormontierte Raffstoresysteme als außenliegender Sonnenschutz, bestehend aus verbundenen, horizontalen Lamellen als Wärme-, Blend- und Sichtschutz bei einstellbarer Durchsicht. Sie werden über die Führungsschienen mit Halter auf dem Fenster bzw. der Fassade befestigt. Die Blende wird auf oder zwischen den Führungsschienen montiert und benötigt keine Verbindung zum Baukörper.

VIELFÄLTIG EINSETZBAR

Universelles System: Für den Einsatz an Pfosten-Riegel-Fassaden, Wintergärten, zur Nachrüstung auf gedämmten Fassaden oder bei Renovierungen. Zur optischen Gestaltung steht eine Vielzahl an Blendenausführungen und Führungsschienenarten zur Auswahl.

GUT BEFESTIGT

Die Montage der Blende erfolgt freitragend über die Führungsschienen: Die Blende wird auf oder zwischen den Führungsschienen montiert und benötigt keine separate Verbindung zum Baukörper.

SCHNELL MONTIERBAR

Zeitsparende Vormontage: Blendenbügel und Raffstoreträger sind werkseitig in der Blende vormontiert. Auch Blendenkonsolen und Führungsschienenhalter werden an den Führungsschienen vormontiert.

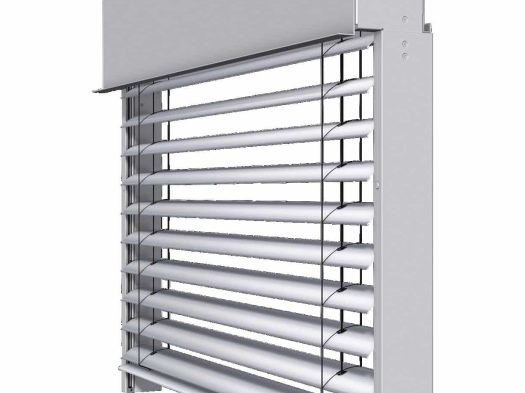

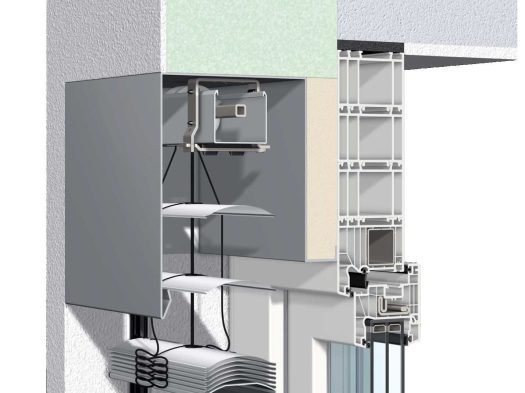

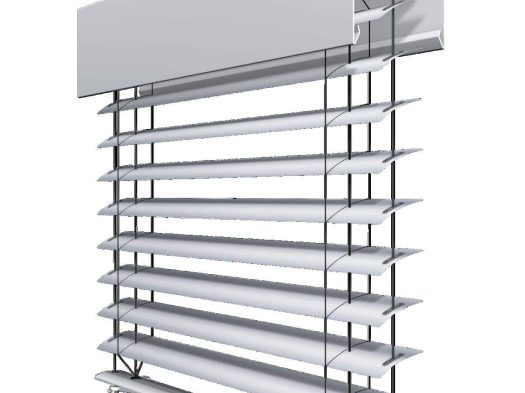

BASIS-RAFFSTORE MIT SEILFÜHRUNG

Seilgeführte Basis-Raffstoren sind ein kostengünstiger, außenliegender Sonnenschutz aus verbundenen horizontalen Lamellen mit filigraner seitlicher Führung mit Spannseil als Wärme-, Blend- und Sichtschutz bei einstellbarer Durchsicht. Die Einzelbaugruppen lassen sich individuell zusammenstellen – für eine perfekte Anpassung.

HOCHFLEXIBEL

Basis-Raffstoren sind individuell planbar und lassen sich in praktisch jede Fassade integrieren: Durch die variable Zusammenstellung der einzelnen Bauteile passen sich Basis-Raffstoren an nahezu jedes Bauprojekt an.

PLATZSPAREND

Filigran und langlebig: Lamellen und Endschiene werden sicher über ein Spannseil geführt und sind seitlich über Spannseilhalter befestigt. Die Ausführung mit Seilführung ist platzsparend und nahezu in jede Fassade integrierbar.

STABIL

Die seitlichen Führungen werden mit Spannseilhaltern befestigt.

ANWENDUNGSSPEZIFISCH

Je nach individueller Anforderung können unterschiedliche Raffstore-Lamellen eingesetzt werden: Von paketoptimierten, randgebördelten Lamellen in klassischem Design über Flachlamellen für eine geringe Pakethöhe bis hin zu Abdunkelungslamellen für eine perfekte Raumabdunkelung.

WITTERUNGSGESCHÜTZT

Variantenreicher Schutz: Optionale Blenden aus Aluminium in vielen Abmessungen und Formen schützen das Lamellenpaket vor Witterungseinflüssen und können individuell auf die bauseitige Situation angepasst werden.

VORBAU-RAFFSTORE R6

Seilgeführte Basis-Raffstoren sind ein kostengünstiger, außenliegender Sonnenschutz aus verbundenen horizontalen Lamellen mit filigraner seitlicher Führung mit Spannseil als Wärme-, Blend- und Sichtschutz bei einstellbarer Durchsicht. Die Einzelbaugruppen lassen sich individuell zusammenstellen – für eine perfekte Anpassung.

UNIVERSELL

Optimal für Neubau, nachträglichen Einbau und Renovierung: Durch die Montage vor dem Fenster ist das System unabhängig von der Gebäude-Bauweise einsetzbar – unauffällig eingeputzt oder mit sichtbarem Kasten als Gestaltungselement.

VORMONTIERT

Vorbau-Systeme mit kompaktem Aufbau: Der Kasten mit dem bereits vormontierten Lamellenpaket wird auf die Führungsschienen aufgesteckt und als eine Einheit vor dem Fenster montiert.

OPTISCH EINHEITLICH

Systemübergreifend kombinierbar: Die Vorbau-Modelle von Raffstoren, Rollläden und Fenster-Markisen verfügen über optisch gleiche oder ähnliche Kästen und erzeugen kombiniert ein harmonisches Fassadenbild mit auf die jeweilige Raumnutzung abgestimmten Sonnenschutz-Systemen.

VORBAU-RAFFSTORE R10

Vorbau-Raffstoren R10 sind ein außenliegender Sonnenschutz aus verbundenen, horizontalen Lamellen als Wärme-, Blend- und Sichtschutz bei einstellbarer Durchsicht. Es handelt sich hier um ein stabiles System mit Kasten aus stranggepresstem Aluminium. Das Lamellenpaket ist in einem vor dem Fenster sitzenden Aluminiumkasten untergebracht. Serienmäßig ist im Rahmen der Baugrenzwerte ein Insektenschutz-Rollo integriert.

UNIVERSELL

Optimal für Neubau, nachträglichen Einbau und Renovierung: Durch die Montage vor dem Fenster ist das System unabhängig von der Gebäude-Bauweise einsetzbar – unauffällig eingeputzt oder mit sichtbarem Kasten als Gestaltungselement.

VORMONTIERT

Vorbau-Systeme mit kompaktem Aufbau: Der Kasten mit dem bereits vormontierten Lamellenpaket wird auf die Führungsschienen aufgesteckt und als eine Einheit vor dem Fenster montiert.

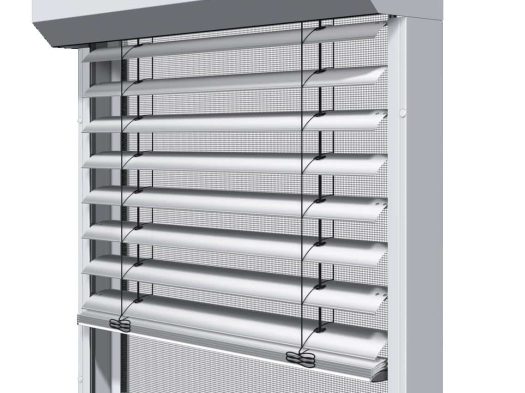

SERIENMÄßIG INSEKTENGESCHÜTZT

Insektenschutz-Rollo im tiefen Kasten im Rahmen der maximalen Baugrenzwerte serienmäßig integriert.

BASIS-RAFFSTORE MIT SCHIENENFÜHRUNG

Schienengeführte Basis-Raffstoren sind ein kostengünstiger, außenliegender Sonnenschutz aus verbundenen horizontalen Lamellen mit sicherer seitlicher Schienenführung als Wärme-, Blend- und Sichtschutz bei einstellbarer Durchsicht. Die Einzelbaugruppen lassen sich individuell zusammenstellen – für eine perfekte Anpassung.

HOCHFLEXIBEL

Basis-Raffstoren sind individuell planbar und lassen sich in praktisch jede Fassade integrieren: Durch die variable Zusammenstellung der einzelnen Bauteile passen sich Basis-Raffstoren an nahezu jedes Bauprojekt an.

KLASSISCH

Sicher geführt: Die Schienenführung ist der Klassiker unter den Führungsvarianten. Die bewährte seitliche Führung sorgt bei Wind für eine hohe Stabilität, eine gute Geräuschdämpfung und für einen verschleißarmen Lauf der Lamellen über die Führungsnippel.

STABIL

Die Führungsschienen werden mit Führungsschienenhaltern montiert oder in der Laibung befestigt.

ANWENDUNGSSPEZIFISCH

Je nach individueller Anforderung können unterschiedliche Raffstore-Lamellen eingesetzt werden: Von paketoptimierten, randgebördelten Lamellen in klassischem Design über Flachlamellen für eine geringe Pakethöhe bis hin zu Abdunkelungslamellen für eine perfekte Raumabdunkelung.

WITTERUNGSGESCHÜTZT

Variantenreicher Schutz: Optionale Blenden aus Aluminium in vielen Abmessungen und Formen schützen das Lamellenpaket vor Witterungseinflüssen und können individuell auf die bauseitige Situation angepasst werden.

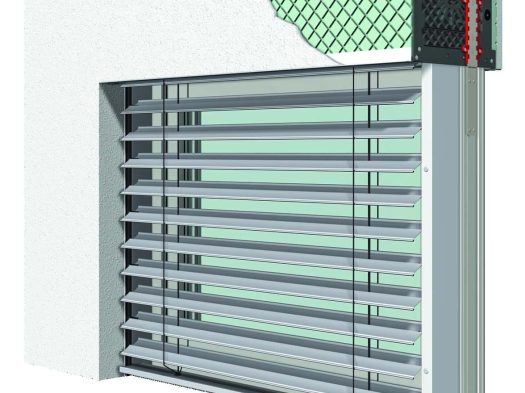

SCHACHT-BASIS-RAFFSTORE

Schacht-Raffstoren sind ein außenliegender Sonnenschutz aus verbundenen, horizontalen Lamellen als Wärme-, Blend- und Sichtschutz bei einstellbarer Durchsicht – für die Montage in bauseitigen Schächten oder bauseitigen Blenden.

INTEGRIERBAR

Bauseitige Bedingungen ideal nutzen: Schacht-Raffstoren eignen sich für die Montage in bauseitig vorhandene Schächte oder Sturzkästen. Optisch unauffällige Integration in die Fassade bei Neubauprojekten oder im Rahmen einer Renovierung.

UNSICHTBAR

Unauffällig in die Gebäudebauweise integriert: Im hochgefahrenen Zustand verschwindet der Sonnenschutz im Schacht.

ANWENDUNGSORIENTIERT

Je nach Anforderung steht eine Auswahl unterschiedlicher Schacht-Raffstoren zur Verfügung.

AUFSETZ-RAFFSTORE AU-RA

Schacht-Raffstoren sind ein außenliegender Sonnenschutz aus verbundenen, horizontalen Lamellen als Wärme-, Blend- und Sichtschutz bei einstellbarer Durchsicht – für die Montage in bauseitigen Schächten oder bauseitigen Blenden.

KOMPAKT

Kastensystem aus Kunststoff: Der kompakte Kasten integriert sich zusammen mit dem Fenster in die lichte Fensteröffnung. Von außen entweder sichtbar in weißem Kunststoff, verblendet mit Aluminium-Frontblenden oder versteckt als Einputzausführung. Innen besteht die Wahl zwischen sichtbarem Kasten oder Einputzausführung.

WIRTSCHAFTLICH

Der kostenoptimierte Aufsetz-Raffstore AU-RA eignet sich für Neubauten und Renovierungen. Das Aufsetz-System wird auf dem Fenster angebracht und in einem Arbeitsschritt gemeinsam mit dem Fenster montiert.

OPTISCH EINHEITLICH

Systemübergreifend kombinierbar: Die Aufsetzmodelle von Raffstoren AU-RA und Rollläden AU-RO verfügen über optisch einheitliche Kästen und erzeugen auch kombiniert ein harmonisches Fassadenbild mit auf die jeweilige Raumnutzung abgestimmten Sonnenschutz-Systemen.

SCHACHT-SYSTEM-RAFFSTORE S1

Schacht-Raffstoren mit der Schachtausführung S1 sind ein außenliegender Sonnenschutz aus verbundenen, horizontalen Lamellen als Wärme-, Blend- und Sichtschutz bei einstellbarer Durchsicht. Das stabile System mit beidseitig geschlossener Hilfsblende verstärkt die Oberschiene, um größere Breiten zu erzielen.

INTEGRIERBAR

Bauseitige Bedingungen ideal nutzen: Schacht-Raffstoren eignen sich für die Montage in bauseitig vorhandene Schächte oder Sturzkästen. Optisch unauffällige Integration in die Fassade bei Neubauprojekten oder im Rahmen einer Renovierung.

STABIL

Für besonders breite Flächen: Das stabile System mit beidseitig geschlossenen Hilfsblenden verstärkt die Oberschiene.

VORMONTIERT

Hoher Vormontagegrad: Der durchdachte Aufbau mit bereits vormontiertem Lamellenpaket reduziert die Montagezeit.

FENSTER-SYSTEM-RAFFSTORE FSR MIT SEILFÜHRUNG

Seilgeführte Fenster-System-Raffstoren sind ein außenliegender Sonnenschutz aus verbundenen horizontalen Lamellen – als Wärme-, Blend- und Sichtschutz bei einstellbarer Durchsicht. Die seitliche Führung erfolgt über filigrane Spannseile, in denen die Lamellen und Endschiene geführt werden. Das Lamellenpaket ist in einer flachen Aluminiumblende in gekanteter Ausführung bereits vormontiert untergebracht. Es ist für die Integration in Wärmedämm-Verbundsysteme optimiert, kann aber auch sichtbar vor dem Fenster oder der Fassade montiert werden.

NAHTLOS

Geringe Bautiefe: Die Aluminiumblende ist auf die Abmessungen von Lamelle und Pakethöhe abgestimmt und wird dezent in den Baukörper integriert. Das Lamellenpaket ist vollständig in der Blende untergebracht – auch bei hohen Höhen. Die Steckerkupplung verschwindet innerhalb der Blende.

SOLIDE

Hoher Vormontagegrad: Der durchdachte Aufbau mit bereits vormontiertem Lamellenpaket reduziert die Montagezeit. Die Befestigung im Baukörper erfolgt über Montagebügel. Spannseilhalter fixieren die seitlichen Seilführungen.

PLATZSPAREND

Die Seilführung ist platzsparend und nahezu in jede Fassade integrierbar. Die filigranen, seitlichen Spannseile führen die Lamellen sicher über die Endschiene.

FENSTER-SYSTEM-RAFFSTORE FSR MIT SCHIENENFÜHRUNG

Schienengeführte Fenster-System-Raffstoren sind ein außenliegender Sonnenschutz aus verbundenen horizontalen Lamellen – als Wärme-, Blend- und Sichtschutz bei einstellbarer Durchsicht. Das Lamellenpaket ist in einer flachen Aluminiumblende in gekanteter Ausführung bereits vormontiert untergebracht. Es ist für die Integration in Wärmedämm-Verbundsysteme optimiert, kann aber auch sichtbar vor dem Fenster oder der Fassade montiert werden.

NAHTLOS

Geringe Bautiefe: Die Aluminiumblende ist auf die Abmessungen von Lamelle und Pakethöhe abgestimmt. Das Lamellenpaket ist vollständig in der Blende untergebracht – auch bei hohen Höhen. Die Steckerkupplung verschwindet innerhalb der Blende.

VORMONTIERT

Hoher Vormontagegrad: Der durchdachte Aufbau mit bereits vormontiertem Lamellenpaket reduziert die Montagezeit. Die Befestigung im Baukörper erfolgt über die Führungsschienen.

KLASSISCH

Sicher geführt: Die Schienenführung ist der Klassiker unter den Führungsvarianten. Die bewährte seitliche Führung sorgt bei Wind für eine hohe Stabilität, eine gute Geräuschdämpfung und für einen verschleißarmen Lauf der Lamellen über die Führungsnippel.

NEUBAU-AUFSETZ-RAFFSTORE NA-RA MIT SCHIENENFÜHRUNG

Neubau-Aufsetz-Raffstoren (NA-RA) mit Schienenführung sind ein außenliegender Sonnenschutz aus verbundenen horizontalen Lamellen als Wärme-, Blend- und Sichtschutz bei einstellbarer Durchsicht. Der ausgeschäumte Kasten in Mauerwerksstärke sitzt oben auf dem Fensterrahmen – oftmals direkt unter der Decke, um maximale Glashöhen in den Räumen zu realisieren. Kasten, Führungsschienen und Fenster werden gemeinsam montiert. Für Neubauprojekte und Kernsanierungen geeignet.

UNIVERSELL

Für Neubau, Kernsanierung oder nachträglichen Einbau bei einem Fenstertausch: Durch die Befestigung auf dem Fenster ist das System unabhängig von der Gebäude-Bauweise einsetzbar und wird in einem Arbeitsschritt gemeinsam mit dem Fenster montiert.

BAULICH PASSEND

Vielfältige Anpassungsmöglichkeiten an bauseitige Anforderungen: Geschäumte Kästen in Mauerwerksstärke in unterschiedlichen Tiefen und Höhen, wahlweise für monolithisches Mauerwerk oder Klinkerbauweise und in zwei unterschiedlichen Schachtöffnungen lieferbar.

KLASSISCH

Sicher geführt: Die Schienenführung ist der Klassiker unter den Führungsvarianten. Die bewährte seitliche Führung sorgt bei Wind für eine hohe Stabilität, eine gute Geräuschdämpfung und für einen verschleißarmen Lauf der Lamellen über die Führungsnippel.

NEUBAU-AUFSETZ-RAFFSTORE NA-RA MIT SEILFÜHRUNG

Neubau-Aufsetz-Raffstoren (NA-RA) mit Seilführung sind ein außenliegender Sonnenschutz aus verbundenen horizontalen Lamellen als Wärme-, Blend- und Sichtschutz bei einstellbarer Durchsicht. Der ausgeschäumte Kasten in Mauerwerksstärke sitzt oben auf dem Fensterrahmen – oftmals direkt unter der Decke, um maximale Glashöhen in den Räumen zu realisieren. Fensterrahmen inkl. Kasten werden gemeinsam montiert. Für Neubauprojekte und Kernsanierungen geeignet.

UNIVERSELL

Für Neubau, Kernsanierung oder nachträglichen Einbau bei einem Fenstertausch: Durch die Befestigung auf dem Fenster ist das System unabhängig von der Gebäude-Bauweise einsetzbar und wird in einem Arbeitsschritt gemeinsam mit dem Fenster montiert.

BAULICH PASSEND

Vielfältige Anpassungsmöglichkeiten an bauseitige Anforderungen: Geschäumte Kästen in Mauerwerksstärke in unterschiedlichen Tiefen und Höhen, wahlweise für monolithisches Mauerwerk oder Klinkerbauweise und in zwei unterschiedlichen Schachtöffnungen lieferbar.

PLATZSPAREND

Filigran und langlebig: Lamellen und Endschiene werden sicher über ein Spannseil geführt und sind seitlich über Spannseilhalter befestigt. Die Ausführung mit Seilführung ist platzsparend und nahezu in jede Fassade integrierbar.
